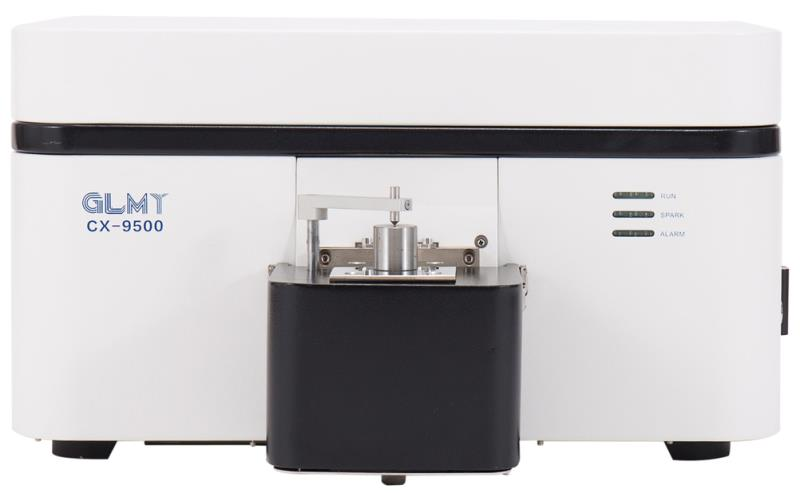

CX-9500型全谱火花直读光谱仪



导购资料

























CX-9500直读光谱分析仪的优势



l 世界先进的第二代全谱光谱仪技术（数字化技术替代老式体积庞大笨重的光电倍增电子管      模拟技术）、通道可不再受限制

l 基体范围内通道改变、增加不需费用(指无通道限制报价）

l 可升级为其他基体，无须变动增加硬件

l 采用吹氩型恒温光室，稳定、可靠、免维护；不再采用双光室解决长短波元素的技术问题

l 优良的数据稳定性，同一样品不同的时间段分析，可获得良好的数据一致性

l 体积小、重量轻， 移动安装方便

l 高集成度、高可靠性、高稳定性

l 节电、节材、能耗只是普通光谱仪50%



CX-9500光谱分析仪的技术参数



CX-9500光谱仪可应用于固体金属样品的元素定量分析及牌号鉴定。光学系统采用CCD检测器，光谱范围覆盖全部典型材料。

仪器装备有氩气冲洗火花台，开放式设计火花台适合不同形状和尺寸的样品分析。

CX-9500光谱仪技术参数

光谱仪光学系统

l 帕邢-龙格结构，罗兰圆光学系统

l 罗兰圆直径：350mm

l 有效波长范围：160 – 510 nm

l 探测器：多块高性能线阵CCD

l 光室温度：自动控制恒温：34℃±0.5℃

l 像素分辨率：30pm

l 光栅刻线：2400 l/mm

l 一级光谱线色散率：1.2nm/mm

l 外部入射窗口，方便清洗及更换

l 卓越的漂移校正功能-得益于自动寻峰功能（精确度达到0.1像素）

l 卓越的紫外波段灵敏度，得益于全新改良的真空技术



数字等离子发生器

l 全数字等离子火花光源技术

l 高效得益于紧凑的设计和半导体控制技术

l 高能预燃技术 (HEPS)

l 激发参数可通过用户界面由用户根据实际需求自定义进行设置

l 频率100 – 1000Hz

l 电流1-80A

l 调整参数可能需调整元器件







优化的样品台

l 开放式样品台设计，满足大样品测试要求

l 4mm样品台分析间隙

l “喷射电极”技术轻松应对小样品及复杂几何形状样品

l 低氩气消耗, 待机时:无须待机流量

l 通用可调样品适配器

l 不同基体可方便更换相应火花台

l 优化的杂质排出系统

l 牢固的铜制样品台散热效果极佳



计算机及读出系统



l 国产品牌电脑

l 处理器:  AMD 双核 64X2 5200+

l 芯 片: AMD 690G + AMD SB600

l 内 存: 1GB DDR 2

l 硬 盘: >250 GB

l 光 驱: DVD

l 显示器： 19寸液晶显示器



数据输出

l 数据以多种数据形式存储

l 可接驳各种标准打印设备

l 数据可通过互联网远程发送传输



软件系统

l Windows 7/10操作系统

l 中文光谱仪操作软件

l 可选数据维护程序



                                                                              操作软件分析功能













尺    寸:

l 高：450mm,长：670 mm,宽：450 mm, 重量：30 kg



电源要求：

l AC220 V /50 Hz

l 最大功率450 W (主机420W，，电脑300W)

l 平均功率300 W（主机270W，，电脑300W）

l 待机功率40 W

l 16 A慢熔保险丝



氩气要求：

l 纯氩气, 99.999%; 氩气减压阀（专配减压阀）;

l 气压4-5bar,

l 铜管传输



CX-9500直读光谱仪铁基体元素、曲线可选分析范围
		FE-000	FE-001	FE-002	FE-003	FE-004	FE-005	FE-006	FE-007	Fe-008
序号	元素	通用线	低合金钢	铸铁	Cr/Ni不锈钢	高锰钢	高Cr铸铁	Cr钢	高速工具钢	Ni钢
1	C	0.0015-4.3	0.0015-1.3	1.8-4.5	0.008-2.5	0.5-2.4	0.9-3.4	0.04-2.2	0.08-2.2	1.2-3.5
2	Si	0.001-5.5	0.01-3.9	0.2-4.7	0.09-4.0	0.3-1.7	0.2-2.5	0.1-1.4	0.04-1.5	0.04-1.5
3	Mn	0.001-19.6	0.03-2.1	0.06-4.7	0.12-16	5.3-23	0.1-2.4	0.1-1.5	0.04-1.7	0.001-2.1
4	P	0.0015-2.4	0.002-0.12	0.02-0.8	0.003-0.3	0.01-0.2	0.01-0.3	0.006-0.05	0.004-0.07	0.0015-0.56
5	S	0.0015-0.35	0.002-0.16	0.003-0.2	0.001-0.4	0.006-0.11	0.01-0.15	0.001-0.3	0.001-0.06	0.0015-0.24
6	Cr	0.001-32.1	0.01-4.5	0.03-10.5	7.4-32	0.08-3.8	0.4-34	7.8-24	1.8-14	0.0015-9.1
7	Ni	0.0025-43.4	0.004-4.4	0.05-6.8	0.8-32	0.04-3.5	0.05-32	0.09-4.2	0.07-0.55	0.9-36.6
8	Mo	0.001-9.5	0.004-1.3	0.01-2.1	0.08-4.2	0.1-2.0	0.1-4	0.02-1	0.02-9.4	0.0015-1.5
9	Al	0.003-2.1	0.003-1.5	0.002-0.12	0.005-1.7	0.008-0.12	0.003-1.5	0.1-1.7	0.005-1.6
10	Cu	0.002-8.1	0.002-0.5	0.06-2.2	0.05-4.5	0.02-0.6	0.06-1.5	0.02-0.5	0.04-0.5	0.005-0.3
11	Co	0.001-17.9	0.001-0.5	0.008-0.03	0.008-17	0.007-0.1	0.001-0.5	0.01-0.5	0.008-8.0
12	Ti	0.002-1.2	0.002-1.2	0.007-1.0	0.005-1.1	0.004-0.4	0.01-0.14	0.006-0.4	0.006-0.4
13	Nb	0.002-2.0	0.002-0.3	0.002-0.7	0.02-2.0	0.08-0.42	0.1-0.7	0.002-0.7	0.002-0.7	0.003-0.38
14	V	0.003-9.5	0.003-0.9	0.01-0.7	0.02-9.5	0.01-0.84	0.02-1.2	0.03-1.1	0.03-2.5
15	W	0.03-19	0.03-2.1	0.007-1.0	0.002-4.1	0.03-2.1	0.03-2.1	0.05-0.7	0.06-19
16	Pb	0.001-0.07	0.003-0.03	0.002-0.04	0.001-0.02	0.003-0.03	0.003-0.03	0.003-0.03	0.001-0.07
17	Mg	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.005-0.025
18	Fe	余量	余量	余量	余量	余量	余量	余量	余量	余量



注： 1、开通的元素及通道多少依据产品价格设定

2、特殊材料超出检测的元素及测量范围的，供需双方可制定内控标样

3、由于国家标准物质的滞后性，在部分牌号材料尚未有新标准物质出来前，按原标准元素执行。

4、本元素表及测量范围最终解释权归供方。

                         CX-9500火花直读光谱仪配置清单



序号	物品名称	规格	单位	数量	备注
1	主   机	CX-9500	台	1
2	光谱校正及校正控样		块	1
3	电  脑	联想	台	1
4	参数交流稳压电源	CWY-1KVA铁塔	台	1	选购件
5	打印机	惠普D1000	台	1
6	气路管道		米	2
7	氧气减压阀		只	1
8	电源线	1.5m	根	1
9	信号传输线	24AWG/4P	根	1
10	操作软件	CX-9500	份	1
11	用户手册	CX-9500	份	1
12	合格证	CX-9500	份	1
13	成套性装箱清单		份	1
14	工具及消耗备件清单		份	1
15	保修单		份	1
16	安装验收交付单		份	1



CX-9500直读光谱仪工具及易耗品清单



序号	部件号	物品名称	规格	单位	数量	备注
1	CB-4	电极清洁刷	4mm	把	2
2	ST-0034	极距规		只	1
3	ST-0035	长柄十字螺丝刀		把	1
4	ST-0036	长柄一字螺丝刀		把	1
5	AK-1	内六角扳手套装		套	1
6	BS-011	开口扳手	10*12	把	2
7	OR-068	O型圈	68*2.65mm	只	1
8	OR-035	O型圈	35*2.65mm	只	2
9	OR-025	O型圈	25*1.80mm	只	2
10	OR-013	O型圈	13*1.80mm	只	2
11	WF-25005	保险丝	250V,5A	只	2
12	WF-25015	保险丝	250V,15A	只	2
13	FQ-011	废气过滤罐及接头		个	1
14	FQ-012	废气过滤芯		个	2
15	FQ-013	废气过滤管		米	1
16	GN-606	公牛插座	六个三芯孔	个	1
17	GN-109	公牛插座	两个三芯孔	个	1
18	JP-001	脱脂棉		包	1
19	SC-001	内六角沉头螺钉	M6*8	只	4



     安装、培训及售后服务

安装调试

l 客户必须按照CX-9500光谱金属分析仪的安装环境要求准备安装场地；

l 客户自购的用于CX-9500光谱金属分析仪的配套设备必须提前到位；

l 由本公司安排工程师到客户现场进行免费安装；

l 如果客户的准备工作不足，本公司的工程师到现场不能顺利展开安装服务，客户须支付相应的误工费用；

l 在安装服务过程中，因运输等非客户原因造成的设备器件损坏，本公司免费更换。

培训

l 在安装现场，本公司的工程师将提供培训服务；

l 培训分为两个阶段，阶段一是由公司的工程师提供讲解和演示，阶段二是客户的操作员独立进行仪器操作，本公司工程师进行指导；

l 客户配备的操作员要求文化程度至少为高中毕业，具备基本的电脑操作知识；

l 培训服务的时间不超过3天；

l 客户可以委派操作员到本公司进行培训，相关费用由客户自行承担。

售后服务

l 仪器保修期是从客户验收之日起的24个月，或者仪器交货后25个月，以先到时间为准；

l 仪器保修期内，因仪器本身的质量问题所引发的维修，本公司提供免费服务；因客户使用不当或者现场环境变化所引发的维修，本公司提供收费服务；

l 仪器保修期外，仪器需要维修，本公司提供收费服务；

l 从客户验收仪器之日起，客户需求发生变化，新需求不属于本技术协议所协定事项，则本公司提供收费服务；

l 工作日上班时间内本公司工程师将在2个小时内响应客户，其余时段本公司工程师将在4个小时内响应客户；

l 仪器出现故障后，本公司工程师将在当天内到客户现场解决问题。

                                                                                             验   收

      验收依据

l 不锈钢：验收指标设定依据是《不锈钢 多元素含量的测定 火花放电原子发射光谱法（常规法）》（中华人民共和国国家标准GB/T 11170-2008）。

l 碳素钢和中低合金钢：验收指标设定依据是《碳素钢和中低合金钢 火花源原子发射光谱分析法（常规法）》（中华人民共和国国家标准GB/T 4336-2002）。

l 铸铁：验收指标设定依据是《铸铁 多元素含量的测定 火花发电原子发射光谱法（常规法）》（中华人民共和国国家标准GB/T 24234-2009）。

l 以及JJG768—2005发射光谱仪检定规程验收。





精密度计算公式：



                            标准偏差（SD）

   相对标准偏差（RSD）= ———————————    X  100%

                           含量的平均值（AVG）

     AVG —— n次测定值的平均值





验收说明

在设备运行正常前提下，可对设备进行数据验收，操作流程如下：

l 每个分析模型可以最多选择3块标样进行设备数据验收，标样必须是国家级以上光谱标样，从具有标准化物质生产和销售资质的企业购买的有证标准物质，并且标样必须属于分析模型的有效范围。

l 验收数据时，实验室电压必须稳定，氩气必须有合格证的高纯氩（≥99.999%），仪器必须处于分析状态下，即光室温控和真空度必须达到分析要求。

l 仪器的精密度验收：每块标样连续测量5次，以5次测量结果的标准偏差即是精密度，精密度与国际标准中的重复性对应，精密度小于对应水平的重复性限定，判定合格。每组试验数据最多允许删除1次明显异常的实验数据。

l 仪器的准确性验收：对仪器进行完整的校正操作（光谱校正、高低标准化、控样修正）后，校正操作中用到的样品称为校正标样，另取非校正标样进行分析，其分析结果与标称含量之差，与国家标准中的再现性进行比较，小于对应水平的再现性限，即判定合格。

 说明：

1． 验收用的样品必须为均匀性良好的光谱标准样品。

2． 该精度仅限于以上分析范围之内，且针对大多数常规元素。



CX-9500直读光谱仪实验室安装相关要求

 （一）供电需求

1． 基本配电要求为交流供电190-230VAC， 三线，单相， 50 Hz， 无电磁干扰，输入电流为16安培。

2． 完好接地，接地电阻<5欧姆

（二）氩气要求

1．纯度：高纯氩，要求纯度99.999%

如果购买高纯氩气较困难，可考虑配备一台氩气净化器。

2．输出压力： 4－6bar（约0.5－0.64Mpa），需选择相配的减压阀(仪器已配置)。

（三）环境条件

1．温度范围：  10-30°C

温度变化：  2°C/Hr, 10°C/天

温度变化大，会影响仪器的稳定性及数据质量，因此建议安装空调。

2．应避免大量的空气流动（如远离通风口等），要避免阳光直射仪器。

3．相对湿度： 20-80% (非冷凝)

（四）样品制备

1． 对于铁基样品必须使用专用磨样机制备样品，一台磨样机及一台落地式砂轮机，用于钢铁试样表面的打磨。铸铁样品白口化必须均匀。

2．大块或不规则样品用户需要准备一台切割机，用于外型不适于光谱仪分析的样品的处理；

被分析样品必须均匀，无气孔，无铸造缺陷,制备必须达到表面平滑，无氧化层，无油污，样品边缘无毛刺。

（五）操作工作台

CX-9500直读光谱仪为台式设计，需要准备1600*650*800mm工作台一套。
